Электродвигатели МПЭ, МПВЭ
Предназначены для работы в электроприводах экскаваторных машин. Поставляются на комплектацию экскаваторных машин в продолжительном режиме, кратковременном и повторно–кратковременном режимах.
- SKU: EL041420
- Цена:
Подробнее
Таблица №1
ТИП ДВИГАТЕЛЯ | ВОЗБУЖДЕНИЕ | СПОСОБ ОХЛАЖДЕНИЯ | НОМ-ЫЙ РЕЖИМ | НОМ-Я МОЩНОСТЬ | НОМ-ОЕ НАПРЯЖЕНИЕ, В | НОМ-ЫЙ ТОК, А | НАПРЯЖЕНИЕ ВОЗБУЖДЕНИЯ, В | ТОК ВОЗБУЖДЕНИЯ, А | ЧАСТОТА ВРАЩЕНИЯ, НОМИН./МАКС., ОБ/МИН | МАКС. ВРАЩАЮЩИЙ МОМЕНТ, Н×М | КОЛ-ВО ОХЛАЖДАЮЩЕГО ВОЗДУХА, М3/МИН | МАССА, КГ |
МПЭ 90-1000 | естест. | IC 40 | S2–60 мин | 90 | 370 | 265 | 75 | 9,3 | 1000 / 1900 | 3390 | — | 1650 |
МПЭ 200-750 | независ. | IC 06, IC 37 | S1 | 200 | 370 | 594 | 80 | 30,0 | 750 / 1500 | 5690 | 45 | 2800 |
МПВЭ 200-750 | IC 06 | |||||||||||
МПЭ 350-900 | независ. | IC 06, IC 37 | S1 | 350 | 440 | 853 | 110/220 | 24,0/11,5 | 900 / 1500 | 14650 | 60 | 3630 |
МПЭ 400-900 | независ. | IC 06, IC 37 | S1 | 400 | 440 | 1070 | 110/220 | 18,5/9,3 | 900 / 1500 | 15400 | 60 | 3920 |
МПВЭ 400-900 | IC 06 | 400 | 400 | 1070 | 110/220 | 18,5/9,3 | 900 / 1500 | 15400 | 72 | 4500 | ||
500 | 440 | 1210 | 110/220 | 15,5/7,5 | 1000 / 1500 | 20900 | ||||||
МПВЭ 400-400 | независ. | IC 06 | S5, 60 ч -1 | 400 | 440 | 988 | 110/220 | 45,0/20,3 | 400 / 1250 | 37600 | 72 | 6350 |
МПЭ 450-900 | независ. | IC 06, IC 37 | S1 | 450 | 440 | 1090 | 110/220 | 22,1/11,5 | 900 / 1250 | 18800 | 72 | 4500 |
500 | 1210 | 15,5/7,5 | 1000 / 1250 | 20900 | ||||||||
МПВЭ 450-29 | независ. | IC 06 | S1 | 450 | 370 | 1470 | 110/220 | 107 / 53 | 29 / 40 | 584000 | 120 | 36060 |
МПЭ 500-500 | независ. | IC 06, IC 37 | S1 | 560 | 440 | 1370 | 110/220 | 90 / 45 | 500 / 700 | 42200 | 90 | 5900 |
МПЭ 800-800 | независ. | IC 06, IC 37 | S1 | 630 | 440 | 1420 | 110/220 | 11,0 / 5,5 | 1250 | 18900 | 90 | 9220 |
800 | 1900 | 18,0 / 9,0 | 800 / 1250 | 37600 | 120 | |||||||
МПЭ 1000-630 | независ. | IC 06, IC 37 | S1 | 1120 | 600 | 1980 | 110/220 | 80 / 39 | 630 / 1000 | 66800 | 135 | 8350 |
Степень защиты:
- для закрытого исполнения IP 44;
- для защищенного исполнения IP 21 по ГОСТ 17494-87.
Способ охлаждения:
- 1C 40 для закрытого исполнения;
- 1C 06, 1C 37* для защищенного исполнения по ГОСТ 20459 – 87.
* - изготавливается только по согласованию с Заказчиком.
- Климатическое исполнение: У, Т, УХЛ по ГОСТ 15150-69.
- Категория размещения: 2.
- Класс изоляции: «Н» по ГОСТ 8865-87.
- Уровень шума: не более 85 дБА по ГОСТ 16372–84.
- Основные технические характеристики двигателей серии МПЭ, МПВЭ
ГАБАРИТНЫЕ РАЗМЕРЫ

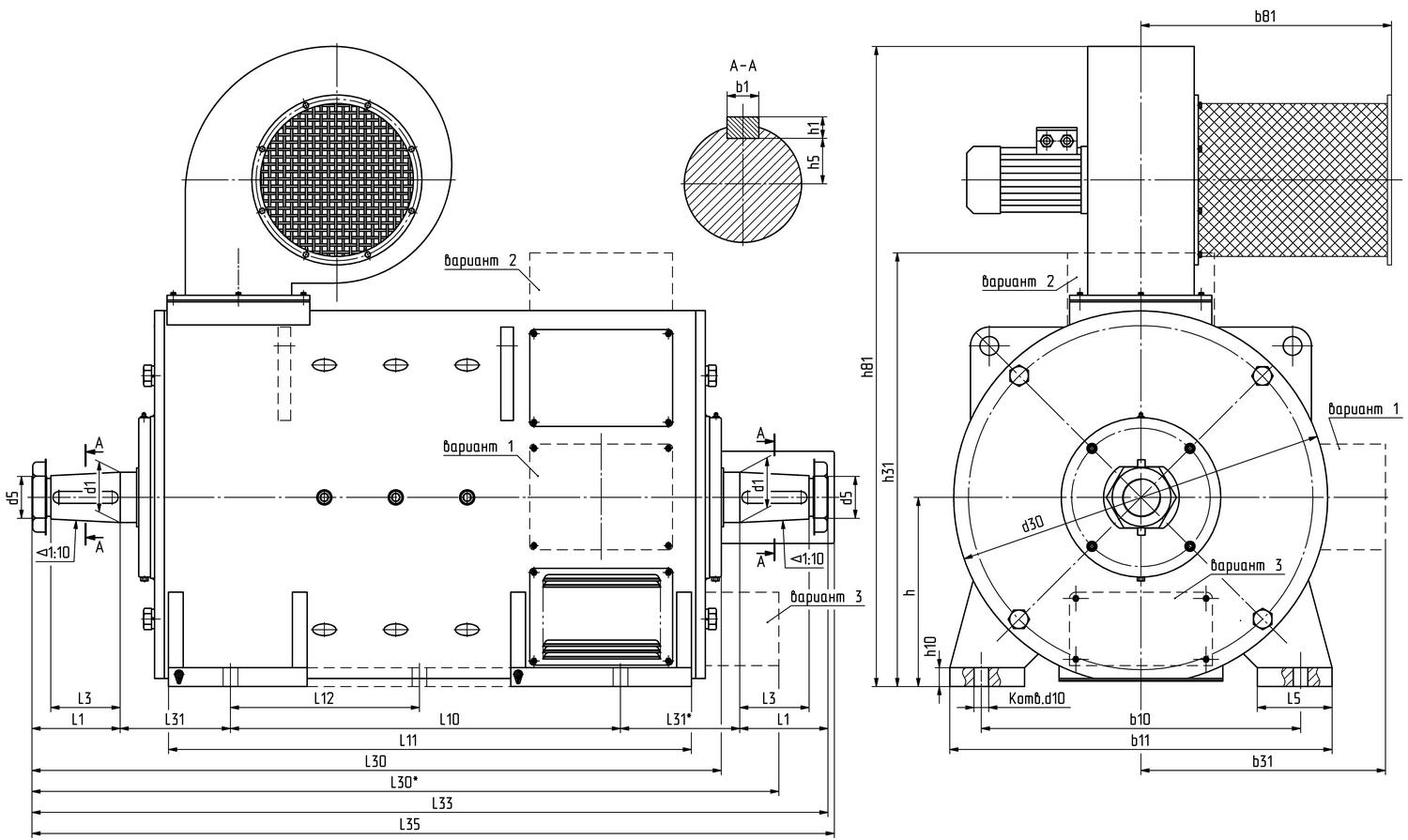

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДВИГАТЕЛЕЙ СЕРИИ МПВЭ
ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДВИГАТЕЛЕЙ СЕРИИ МПЭ
ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДВИГАТЕЛЯ МПВЭ 400–900

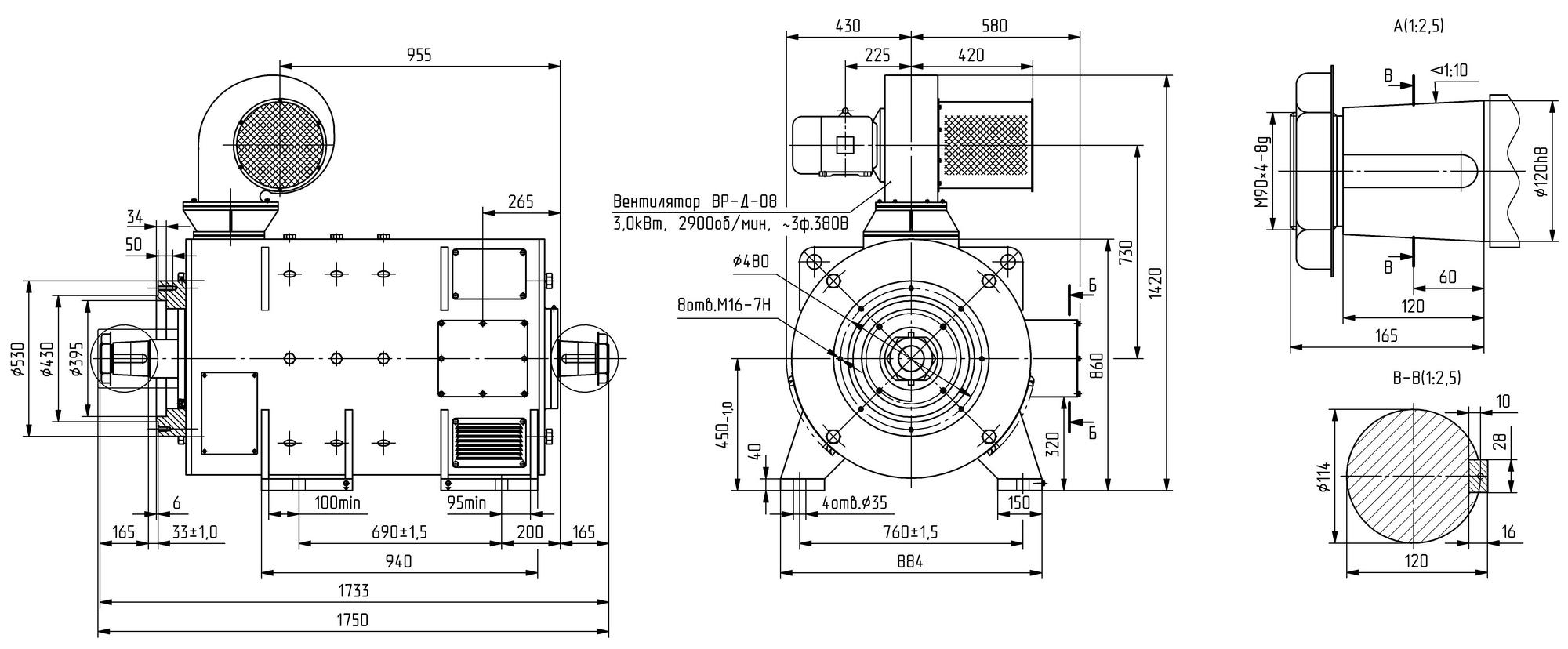

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДВИГАТЕЛЯ МПЭ 200-750
ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДВИГАТЕЛЯ МПЭ 350-900
prev
next
Таблица №2
МОДЕЛЬ | B1 | B10 | B11 | B31 | B81 | D1 | D10 | D30 | K | H | H1 | H5 | H81 | L1 | L3 | L5 | L10 | L11 | L12 | L30 | L30* | L31 | L31* | L33 | L35 | МОНТАЖНОЕ ИСПОЛНЕНИЕ | КОРОБКА ВЫВОДОВ |
| мм | |||||||||||||||||||||||||||
МПЭ 90-1000 | 28 | 570 | 708 | — | — | 100 | 35 | 620 | 4 | 340 | 16 | 37 | — | 165 | 120 | 140 | 724 | 910 | — | 1210 | — | 172 | — | — | — | IM 1003 | вариант 2 |
МПЭ 200-750 | 28 | 760 | 890 | 580 | 400 | 120 | 35 | 815 | 4 | 450 | 16 | 51,25 | 1320 | 165 | 120 | 140 | 690 | 1185 | — | 1510 | — | — | 200 | 1733 | 1750 | IM 1004 | вариант 1 |
МПЭ 350-900 | 28 | 760 | 910 | 580 | 400 | 120 | 35 | 890 | 4 | 450 | 16 | 45,9 | 1370 | 210 | 165 | 180 | 990 | 1245 | — | 1645 | — | 201 | — | 1895 | 1910 | IM 1003(4) | вариант 1 |
МПЭ 400-900 | |||||||||||||||||||||||||||
МПЭ 450-900 | 32 | 920 | 1050 | 665 | 480 | 120 | 56 | 890 | 6 | 500 | 18 | 46 | 1440 | 250 | 200 | 150 | 1000 | 1245 | 500 | 1690 | 1856 | 250 | — | 2150 | 2175 | IM 1003(4) | вариант 1 |
900 | 1000 | 42 | IM 1003 | вариант 3 | |||||||||||||||||||||||
МПЭ 500-500 | 36 | 800 | 900 | 640 | 680 | 160 | 35 | 890 | 4 | 450 | 20 | 62 | 1690 | 300 | 240 | 140 | 1250 | 1920 | — | 2345 | — | 250 | — | — | — | IM 1003 | вариант 1 |
МПЭ 800-800 | 40 | 1250 | 1350 | 900 | 750 | 180 | 48 | 1360 | 6 | 630 | 22 | 71 | 2040 | 300 | 240 | 200 | 1120 | 1785 | 560 | 2200 | — | 250 | — | — | — | IM 1003 | вариант 3 |
МПЭ 1000-630 | 40 | 1120 | 1320 | — | 750 | 200 | 48 | 1270 | 4 | 630 | 22 | 80 | 2450 | 280 | 350 | 200 | 1120 | 1785 | — | 2290 | 2335 | 315 | — | — | — | IM 1003 | вариант 3 |
Таблица №3
МОДЕЛЬ | B1 | B2 | B31 | B32 | D1 | D2 | D5 | D6 | D20 | K | D22 | D24 | D25 | H1 | H2 | H5 | H6 | L1 | L2 | L3 | L4 | L20 | L21 | L30 | L33 | L39 | МОНТАЖНОЕ ИСПОЛНЕНИЕ |
мм | |||||||||||||||||||||||||||
МПВЭ 200-750 | 28 | 28 | 660 | 1190 | 120 | 120 | М90×4 | М90×4 | 940 | 12 | 28 | 1000 | 880 | 16 | 16 | 51,25 | 51,25 | 165 | 165 | 120 | 120 | 6 | 36 | — | 1733 | 0 | IM 4014 |
МПВЭ 400-400 | 36 | — | 675 | 1275 | 160 | — | М125×4 | — | 1250 | 12 | 35 | 1350 | 1150 | 20 | — | 62 | — | 300 | 240 | — | — | 12 | 30 | 2310 | — | 75 | IM 4013 |
МПВЭ 450-29 | 80 | 70 | 1200 | 2275 | 360 | 320 | — | — | 2330 | 12 | 54 | 2450 | 2050 | 40 | 36 | 155 | 138 | 450 | 380 | — | — | 15 | 42 | — | 3085 | 100 | IM 4012 |
