ТСП-9418 представляют собой платиновые термопреобразователи сопротивления, выполненные во взрывозащищенном исполнении. Могут применяться во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей категории IIA, IIB, IIC групп T1, T2, T3, T4 по классификации ГОСТ Р 51330.5-99 и ГОСТ Р 51330.11-99. ТСП-9418 предназначены для измерения температурных показателей жидких и газообразных сред. Контролируемые среды могут содержать аммиак, азотоводородную смесь, углекислый газ и его компоненты, а так же агрессивные примеси сероводорода и сернистого ангидрида в допустимых пределах по ГОСТ 12.1.005. Кратковременно, до 4 часов допускается эксплуатация ТСП-9418 при концентрации примеси сероводорода до 100 мг/м3 или сернистого ангидрида до 200 мг/м3.

SKU: EL008879
Цена:

Добавить отзыв

Особенности ТСП-9418:

Зарегистрированы в Государственном реестре средств измерений.
Номинальное значение температурного коэффициента α=0,00391 °С-1.
Термопреобразователи сопротивления ТСП-9418 изготавливаются по ТУ-50-95 ДДШ 2.822.022 ТУ.
При заказе необходимо уточнять - поставка с комплектом монтажных частей или без него.

Технические характеристики

Класс допуска	B
Показатель тепловой инерции	8 с; 20 с
Диапазон условных давлений	1 МПа; 16 МПа; 25 МПа; 32 МПа
Средняя наработка до отказа при номинальных температурах	200000 ч (рис.1); 66700 ч (рис.2, 3, 4)
Материал погружаемой части	12Х18Н10Т, 10Х17Н13М2Т, 08Х13 (защитная арматура)
Устойчивость к вибрации	N4
Климатическое исполнение (диапазон рабочих температур)	М1, Т1, Т3, У3
Исполнение по степени защиты	IP54

Варианты исполнений

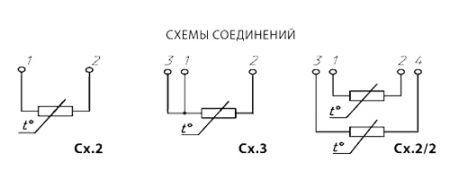

Исполнение	НСХ	L, мм	Масса, кг	Схема	Ру, МПа	Рисунок	Диапазон температур, °С	Материал защитной арматуры
ТСП-9418-00	50П	80	0,60	2	32	Рис.1	-50…+200	Сталь 12Х18Н10Т
ТСП-9418-01		100
ТСП-9418-02		120
ТСП-9418-03		160
ТСП-9418-04		200	0,66
ТСП-9418-05		250
ТСП-9418-06		320
ТСП-9418-07		400	0,72
ТСП-9418-08		500	0,72
ТСП-9418-09		80	0,60					Сталь 10Х17Н13М2Т
ТСП-9418-10		100
ТСП-9418-11		120
ТСП-9418-12		160
ТСП-9418-13		200	0,66
ТСП-9418-14		250
ТСП-9418-15		320
ТСП-9418-16		400	0,72
ТСП-9418-17		500	0,72
ТСП-9418-27	100П	80	0,60	2	32	Рис.1	-50…+200	Сталь 12Х18Н10Т
ТСП-9418-28		100
ТСП-9418-29		120
ТСП-9418-30		160
ТСП-9418-31		200	0,66
ТСП-9418-32		250
ТСП-9418-33		320
ТСП-9418-34		400	0,72
ТСП-9418-35		500	0,72
ТСП-9418-36		80	0,60					Сталь 10Х17Н13М2Т
ТСП-9418-37		100
ТСП-9418-38		120
ТСП-9418-39		160
ТСП-9418-40		200	0,66
ТСП-9418-41		250
ТСП-9418-42		320
ТСП-9418-43		400	0,72
ТСП-9418-44		500	0,72
ТСП-9418-54	100П двойной	120	0,75	2/2	16	Рис.2	-200…+500	Сталь 12Х18Н10Т
ТСП-9418-55		160	0,75
ТСП-9418-56		200	0,79
ТСП-9418-57		250
ТСП-9418-58		320
ТСП-9418-59		400	0,82
ТСП-9418-60		500	0,82
ТСП-9418-94	50П	160	0,50	2	1	Рис.4	-50…+200	Сталь 08Х13
ТСП-9418-95		200	0,56
ТСП-9418-96		250
ТСП-9418-97		320
ТСП-9418-98		400	0,62
ТСП-9418-99		500	0,62
ТСП-9418-100		160	0,50					Сталь 10Х17Н13М2Т
ТСП-9418-101		200	0,50
ТСП-9418-102		250	0,56
ТСП-9418-103		320	0,56
ТСП-9418-104		400	0,62
ТСП-9418-105		500	0,62
ТСП-9418-106	100П	160	0,50	2	1	Рис.4	-50…+200	Сталь 08Х13
ТСП-9418-107		200	0,56
ТСП-9418-108		250
ТСП-9418-109		320
ТСП-9418-110		400	0,62
ТСП-9418-111		500	0,62
ТСП-9418-112		160	0,50					Сталь 10Х17Н13М2Т
ТСП-9418-113		200	0,50
ТСП-9418-114		250	0,56
ТСП-9418-115		320	0,56
ТСП-9418-116		400	0,62
ТСП-9418-117		500	0,50
ТСП-9418-118		1250	0,87	3	1
ТСП-9418-119		2000	1,12	3	1
ТСП-9418-120	100П двойной	160	0,50	2/2	1	Рис.4	-200…+500	Сталь 10Х17Н13М2Т
ТСП-9418-121		200	0,50
ТСП-9418-122		250	0,56
ТСП-9418-123		320	0,56
ТСП-9418-124		400	0,62
ТСП-9418-125		500	0,62
ТСП-9418-229	50П	300	-	2	-	Рис.5	-50…+150	Сталь 12Х18Н10Т
ТСП-9418-230		320	-		-
ТСП-9418-231		330	-		-
ТСП-9418-232		360	-		-
ТСП-9418-233		380	-		-
ТСП-9418-234		400	-		-
ТСП-9418-235		420	-		-
ТСП-9418-236		735	-		-
ТСП-9418-237	100П	300	-		-
ТСП-9418-238		320	-		-
ТСП-9418-239		330	-		-
ТСП-9418-240		360	-		-
ТСП-9418-241		380	-		-
ТСП-9418-242		400	-		-
ТСП-9418-243		420	-		-
ТСП-9418-244		735	-		-
ТСП-9418-156	100П двойной	120	0,75	2/2	16	Рис.3	-200…+500	Сталь 12Х18Н10Т
ТСП-9418-157		160	0,75
ТСП-9418-158		200	0,79
ТСП-9418-159		250
ТСП-9418-160		320
ТСП-9418-161		400	0,82
ТСП-9418-162		500	0,82
ТСП-9418-196	50П	120	0,60	2			-50…+150	Сталь 08Х13
ТСП-9418-197		160	0,60
ТСП-9418-198		200	0,66
ТСП-9418-199		250
ТСП-9418-200		320
ТСП-9418-201		400	0,72
ТСП-9418-202		500	0,72
ТСП-9418-203		120	0,60					Сталь 10Х17Н13М2Т
ТСП-9418-204		160	0,60
ТСП-9418-205		200	0,66
ТСП-9418-206		250
ТСП-9418-207		320
ТСП-9418-208		400	0,72
ТСП-9418-209		500	0,72
ТСП-9418-210	100П	120	0,60					Сталь 08Х13
ТСП-9418-211		160	0,60
ТСП-9418-212		200	0,66
ТСП-9418-213		250
ТСП-9418-214		320
ТСП-9418-215		400	0,72
ТСП-9418-216		500	0,72
ТСП-9418-217		120	0,60					Сталь 10Х17Н13М2Т
ТСП-9418-218		160	0,60
ТСП-9418-219		200	0,66
ТСП-9418-220		250
ТСП-9418-221		320
ТСП-9418-222		400	0,72
ТСП-9418-223		500	0,72
ТСП-9418-224	2000П	120	0,60					Сталь 08Х13
ТСП-9418-225		160	0,60
ТСП-9418-226		200	0,66
ТСП-9418-227		250
ТСП-9418-228		320
