Пресс гидравлический листогибочный ПЛГ-63.20

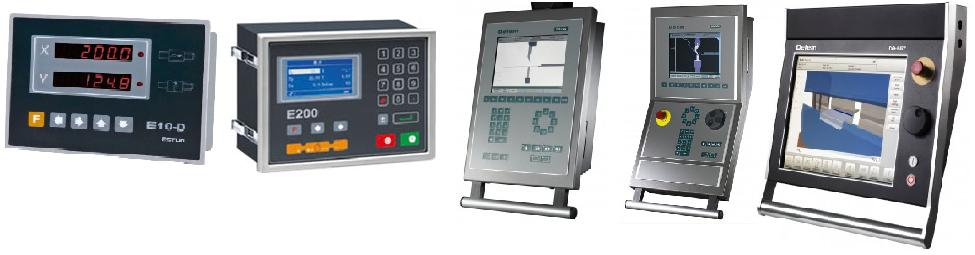

На фото приведены панели управления различных систем ЧПУ, от самых простых до моделей с 2D и 3D визуализацией на экране.

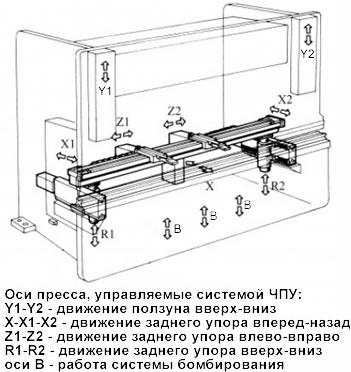

Наиболее популярны листогибы с ЧПУ, управляющими 3-мя осями:Y1- Y2-оси ползуна и Х-ось заднего упора. Гиб металла на листогибочном прессе с ЧПУ намного точнее и при этом занимает намного меньше времени, так как система ЧПУ позволяет избежать таких ошибок как недогиб или перегиб изделия, автоматически переставляет задние упоры на требуемые параметры по высоте, глубине и ширине. Система ЧПУ на листогибочном прессе отслеживает и управляет движением ползуна - по двум осям, движением задних упоров - по шести осям (при оснащении листогибочного пресса соответствующим задним упором), а так же работой системы бомбирования (системы компенсации прогиба стола) - оси листогибочного пресса приведены на рисунке.

* Поставляется за дополнительную плату

БАЗОВАЯ КОМПЛЕКТАЦИЯ ПЛГ-63.20

1. Система ЧПУ по оси Y (точность позиционирования 0,01-0,03 мм);
2. Система ЧПУ по оси X (точность позиционирования 0,3 - 0,8 мм) с возможностью программной компенсации люфта;
   • Монохромный ЖК дисплей 4 дюйма;
   • Управление позиционированием пуансона, ось Y (без возможности задания угла гиба, положение оси оператор подбирает самостоятельно);
   • Управление позиционированием заднего упора, ось Х;
   • Функция отвода упора во время гиба;
   • Простая калибровка осей X, Y;
   • Режим счета гибов с возможностью сброса;
   • 90 программ по 17* шагов;
   • Сохранение настроек в случае отключения питания.
3. Задний упор с ручной регулировкой по осям Z1 - Z2 и R
4. Стандартный гибочный инструмент (многоручьевая цельная на всю длину матрица и сегментный пуансон);
5. Световая подсветка;
6. Педаль управления.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ (ЗА ОТДЕЛЬНУЮ ПЛАТУ)

1. Установка системы ЧПУ по заказу Покупателя;
2. Задний упор с электромеханическим приводом по осям Х1- Х2, Z1 - Z2 и R1 - R2, В. Подключение осей на заказ;
3. Система бомбирования (система компенсации прогиба стола);
4. Специализированный гибочный инструмент;
5. Синхронизация прессов в тандем.
6. Рабочие жидкости.

0,5	0,7	0,8	1,0	1,3	1,5	2,0	2,5	3,2	4,4	5,0	6,5	8,0	10,0	12,0	15,0	20,0	25,0	37,0	Ri
3.0	3.5	4.0	5.5	6.5	8.0	10.5	13.0	16.5	21.0	26.0	32.5	41.0	52.0	65.0	81.5	104.0	130.0	163.0	B
S (мм)	4	5	6	8	10	12	16	20	25	32	40	50	63	80	100	125	160	200	250	V

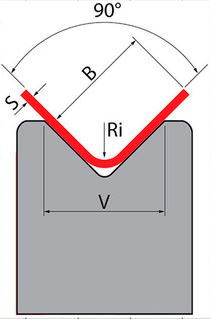

	Таблица расчета параметров гибки 420 Н/мм2
	0.6	6	5	3	2																F тонн/метр
0.8	12	9	7	5	4
1.0		15	11	8	6	5
1.2			18	12	9	7	5
1.5				21	15	12	8	6
2.0					30	23	16	12	9
2.5						39	27	20	14	11
3.0							43	31	23	16	12
4.0								60	44	32	23	18
5.0									76	54	39	29	22
6.0										85	62	45	33	25
8.0											121	88	70	46	32
10.0												151	109	79	58	44
12.0													173	124	91	66	50
15.0		INOX - нержавеющая сталь R = 700 Н/мм2 Тонн х 1.7 AL - алюминий R = 200 Н/мм2 Тонн х 0.5 (R = предел прочности)												213	155	113	81	62
20.0															302	220	158	115	89
25.0																378	269	197	144
