Модели листогибов нового поколения серии ПЛГ оснащены современным и мощным гидравлическим оборудованием и используются в различных областях машиностроения, где производится гибка листового металлопроката.
- SKU: EL018509
- Цена:
Подробнее
| Характеристика | Значение |
|---|---|
Технические характеристики ПЛГ-100.32 | |
| Номинальное усилие пресса | 1000 кН |
| Длина стола и ползуна | 3200 мм |
| Ширина стола | 200 мм |
| Расстояние между стойками | 2600 мм |
| Расстояние от оси ползуна до станины (глубина зева) | 320 мм |
| Наибольшее расстояние между столом и ползуном (открытая высота) | 380 мм |
| Ход ползуна | 120 мм |
| Величина регулировки расстояния между столом и ползуном | 100 мм |
| Максимальное перемещение заднего упора по оси Х | 800 мм |
| Точность позиционирования заднего упора - винтовая пара - ШВП* | 1 мм 0,1 мм |
| Номинальное рабочее давление гидравлической системы | 25 МПа |
| Объем гидробака | 200 л. |
| Скорость хода ползуна: - холостой ход - рабочий ход - возвратный ход | 20-40 мм/с. 8 мм/с. 45 мм/с. |
| Насос гидравлический 25MCY14-1B - максимальное давление - производительность | 31.5 МПа 25 см3/об. |
| Электродвигатель гидропривода АИР 132 М6 - мощность - скорость вращения | 7.5 кВт 1000 об/мин |
| Электродвигатель заднего упора с винтовой парой АИР 71 В6 - мощность - скорость вращения | 0.55 кВт 1000 об/мин |
| Электродвигатель заднего упора с ШВП YS7124 (для ЧПУ) - мощность - скорость вращения | 0.37 кВт 1400 об/мин |
| Электродвигатель механизма регулировки хода ползуна YS5634 - мощность - скорость вращения | 0.12 кВт 1400 об/мин |
| Габаритные размеры пресса (без съемной передней поддержки и пульта управления на консоли) | 3500x1500x2520 мм ДхШхВ |
| Масса ПЛГ-100.32 станка (без рабочей жидкости) | 6500 кг |
| Масса станка с системой бомбирования (без рабочей жидкости) | 7000 кг |
| Режимы работы пресса | 1. Наладочный 2. Одиночный 3. Автоматический |
| Смазка пресса | 1. Точечная (через пресс-масленки) 2. Централизованная |
* Поставляется за дополнительную плату
БАЗОВАЯ КОМПЛЕКТАЦИЯ ПЛГ-100.32
- Система ЧПУ по оси Y (точность позиционирования 0,01-0,03 мм);
- Система ЧПУ по оси X (точность позиционирования 0,3 - 0,8 мм) с возможностью программной компенсации люфта;
- Монохромный ЖК дисплей 4 дюйма;
- Управление позиционированием пуансона, ось Y (без возможности задания угла гиба, положение оси оператор подбирает самостоятельно);
- Управление позиционированием заднего упора, ось Х;
- Функция отвода упора во время гиба;
- Простая калибровка осей X, Y;
- Режим счета гибов с возможностью сброса;
- 90 программ по 17* шагов;
- Сохранение настроек в случае отключения питания.
- Задний упор с ручной регулировкой по осям Z1 - Z2 и R
- Стандартный гибочный инструмент (многоручьевая цельная на всю длину матрица и сегментный пуансон);
- Световая подсветка;
- Педаль управления.
| 0,5 | 0,7 | 0,8 | 1,0 | 1,3 | 1,5 | 2,0 | 2,5 | 3,2 | 4,4 | 5,0 | 6,5 | 8,0 | 10,0 | 12,0 | 15,0 | 20,0 | 25,0 | 37,0 | Ri | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3.0 | 3.5 | 4.0 | 5.5 | 6.5 | 8.0 | 10.5 | 13.0 | 16.5 | 21.0 | 26.0 | 32.5 | 41.0 | 52.0 | 65.0 | 81.5 | 104.0 | 130.0 | 163.0 | B | |
| S (мм) | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | V |

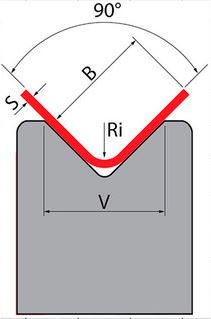

Таблица расчета параметров гибки 420 Н/мм2 | ||||||||||||||||||||
| 0.6 | 6 | 5 | 3 | 2 |  | F тонн/метр | ||||||||||||||
| 0.8 | 12 | 9 | 7 | 5 | 4 | |||||||||||||||
| 1.0 | 15 | 11 | 8 | 6 | 5 | |||||||||||||||
| 1.2 | 18 | 12 | 9 | 7 | 5 | |||||||||||||||
| 1.5 | 21 | 15 | 12 | 8 | 6 | |||||||||||||||
| 2.0 | 30 | 23 | 16 | 12 | 9 | |||||||||||||||
| 2.5 | 39 | 27 | 20 | 14 | 11 | |||||||||||||||
| 3.0 | 43 | 31 | 23 | 16 | 12 | |||||||||||||||
| 4.0 | 60 | 44 | 32 | 23 | 18 | |||||||||||||||
| 5.0 | 76 | 54 | 39 | 29 | 22 | |||||||||||||||
| 6.0 | 85 | 62 | 45 | 33 | 25 | |||||||||||||||
| 8.0 | 121 | 88 | 70 | 46 | 32 | |||||||||||||||
| 10.0 | 151 | 109 | 79 | 58 | 44 | |||||||||||||||
| 12.0 | 173 | 124 | 91 | 66 | 50 | |||||||||||||||
| 15.0 | INOX - нержавеющая сталь R = 700 Н/мм2 Тонн х 1.7 AL - алюминий R = 200 Н/мм2 Тонн х 0.5 (R = предел прочности) | 213 | 155 | 113 | 81 | 62 | ||||||||||||||
| 20.0 | 302 | 220 | 158 | 115 | 89 | |||||||||||||||
| 25.0 | 378 | 269 | 197 | 144 | ||||||||||||||||
