Насос ЭЦВ 4-1,5-120

Обозначение насоса ЭЦВ 4-1,5-120

• Э – привод от электродвигателя
• Ц - центробежный
• В – перекачиваемая среда (вода)
• 4 - диаметр обсадной трубы в дюймах
• 1,5 - подача, м³/ч
• 120 - напор, м

Насосы комплектуются двигателями типа ПЭДВ

• П    – погружной
• ЭД - электродвигатель
• В     –заполненный водой

Конструкция насоса ЭЦВ 4-1,5-120

Насос для скважин ЭЦВ 4-1,5-120 конструктивно состоит из двух частей: насос и погружной электродвигатель, заполненный водой. Соединяются обе части через жесткую муфту.

Насос имеет многоступенчатую конструкцию. Каждая ступень состоит из размещенных в обойме лопаточного или подшипникового отвода и центробежного рабочего колеса. Рабочие колеса выполнены из пластмассы и армированы нержавеющей сталью. Через муфту вращение от электродвигателя передается на вал насоса. В верхней части насоса установлен обратный клапан.

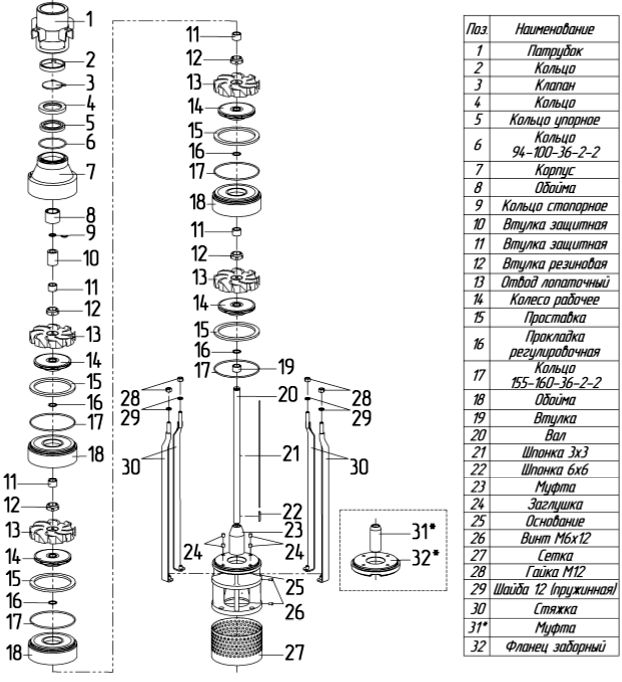

Устройство насоса ЭЦВ 4-1,5-120

* - Комплектация электродвигателем ПЭДВ

Вода поступает через подвод, расположенный между насосом и электродвигателем и защищённый от попадания крупных механических частиц сетчатым фильтром.

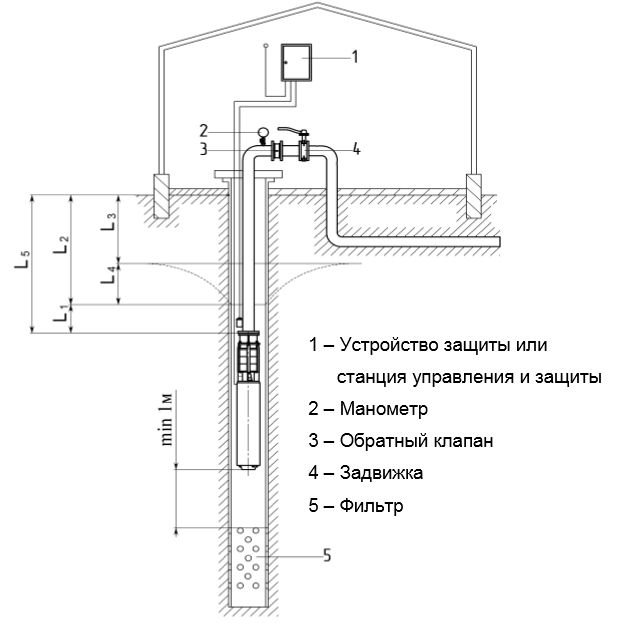

Схема монтажа ЭЦВ 4-1,5-120

L1 - Подпор, не менее 1 м;

L2 - Динамический уровень воды, м;

L3 - Статический уровень воды, м;

L4 - Понижение уровня воды. Разность между динамическим и статическим уровнями воды, м;

L5 - Глубина погружения, м.

ЭЦВ 4-1,5-120 подходит для труб с внутренним диаметром 4 дюйма. Производительность насоса ЭЦВ 4-1,5-120 составляет 1,5 м³/ч, высота подъема  - 120 метров. Насосы ЭЦВ 4-1,5-120 подходит для бытового и промышленного водоснабжения. Для артезианских насосов требуется наличие линейного напряжения в подводящей трехфазной сети равное 380В с частотой 50Гц.

Гарантийные сроки и сроки эксплуатации

Гарантийный срок составляет 12 месяцев с момента продажи и 18 месяцев с момента изготовления.

Средний ресурс изделия до капитального ремонта 16000 часов или срок службы 5 лет или до полного износа при указанном обслуживании и ремонте

Средняя наработка до отказа - 6000 часов.

Среднее время до восстановления - 8 часов

Комплект поставки

В комплект поставки насоса ЭЦВ 4-1,5-120 входят:

Насос ЭЦВ 4-1,5-120;

Руководство по эксплуатации;

Кабель, для подключения агрегата к электросети (1 м).

За отдельную плату дополнительно в поставку входит:

Станция управления и защиты (Необходима для данного насоса);

ДВНУ-датчик верхнего и нижнего уровней

Преимущества насоса ЭЦВ 4-1,5-120

• Простота установки и эксплуатации
• Применение электродвигателя и насосной части одного диаметра для эксплуатации без охлаждающего кожуха
• Возможность разборки/сборки насоса при необходимости без применения специального инструмента
• Устойчивая работа при нестабильных параметрах электросети

Двигатель прост в эксплуатации и не требует проверки заполнения специальной жидкостью. Заполнение происходит водой при установке насоса в скважину.
