Ламинарные сборочные станции представляют собой самостоятельные рабочие места. Ламинарные сборочные станции ESUD предназначены для работы на одном рабочем месте двух операторов. Рекомендуемая область применения: индустриальная линейная сборка, микроэлектроника. Ламинарные сборочные станции могут быть размещены внутри существующих чистых помещений для создания локальной ультра-чистой зоны небольших размеров вместо строительства дополнительных полноразмерных чистых помещений.
- SKU: EL022873
- Цена:
Подробнее
Особенности:
- Выполнены из прочной листовой гальванизированной стали с покрытием из порошковой эмали с последующей термической обработкой, которое защищает корпус от абразивного воздействия и механических повреждений.
- Центробежный вентилятор не требует дополнительной смазки, встроенный регулятор скорости на полупроводниках превосходит все стандартные ступенчатые аналоги и позволяет устанавливать любые значения от нуля до максимума.
- Современный НЕРА-фильтр защищает продукт и технологический процесс, обеспечивая эффективность фильтрации более 99,999% для частиц размером 0,3 мкм.
- Низкий уровень шума облегчает работу оператора.
- Лампы дневного света находятся вне рабочей зоны, что уменьшает турбулентность воздушного потока и удобно для замены ламп.
- Разборная конструкция станций облегчает перевозку и инсталляцию.
- Рабочая поверхность изолирована от рамы и не имеет вибрации.
- Стандартный материал рабочей поверхности - ламинат Formica.
Опции: рабочие поверхности из нержавеющей стали, в т.ч. перфорированной.

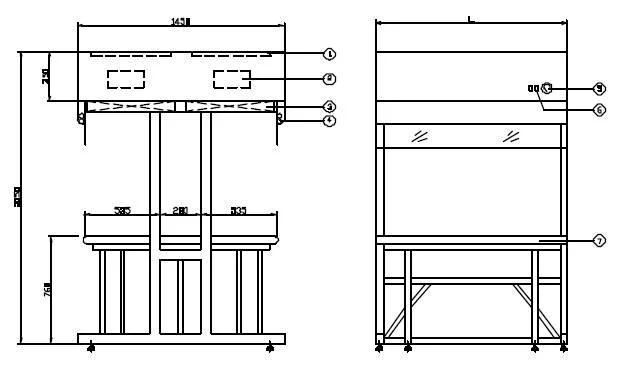

Описание к чертежу:
- префильтр,
- вентилятор,
- НЕРА-фильтр,
- лампа дневного света,
- манометр,
- переключатели,
- отдельный рабочий столик, ламинат Formica
Технические характеристики:
Модель | EQU/04-ESUD | EQU/06-ESUD |
Внешние размеры (шxгxв), мм | 1340х1450х2050 | 1950х1450х2050 |
Размеры рабочей зоны (шxгxв), мм | 1340х1350х865 | 1950х1350х865 |
Соответствие стандартам | Индивидуальное тестирование и сертифицирование в соответствие с требованиями стандарта US FS 209E | |
Объем воздушного потока, м3/ч | 2410 | 3620 |
Средняя скорость воздушного потока, м/с | 0,45 ±20% | |
Чистота рабочей зоны | Class 100 (US FS 209Е, BS 5295, VDI 2083, AS 1386) | |
Фильтрующие элементы | Основной фильтр: НЕРА-фильтр Пре-фильтр: моющийся пре-фильтр из нетканого полиэфирного волокна | |
Эффективность фильтрации | Основной фильтр: 99,999%@0,3 мкм Пре-фильтр: удерживание 91%, эффективность 20% | |
Уровень шума | <59 дБ | |
Освещенность | 800-1000 люкс | |
Материал корпуса | 1,5 мм гальванизированная сталь, белое покрытие из порошковой эмали с последующей термообработкой | |
Электроподключение | 230В, 50 Гц, 1 фаза | |
Потребляемая мощность | 360 Вт | 720 Вт |
Вес брутто, кг | 662 | 950 |
Транспортные размеры станции, мм | 1440х700х1650 | 2050х700х1650 |
Транспортные размеры столика и подставки, мм | 1440х1750х310 | 2050х1750х310 |
