БМ-0,1 Модуль

Условия эксплуатации:

• Температура окружающего воздуха от -55 до +55 °C
• Максимальное значение относительной влажности воздуха при t = +25°C — 98%
• Атмосферное давление, кПа (мм.рт.ст) 84 — 106,7 (630 — 800)

Преобразователь для катодной защиты ПКЗ-АР выполнен в виде набора модулей и имеет ряд исполнений по максимальной выходной мощности.

Суммарная выходная мощность ПКЗ-АР определяется общим числом составляющих его модулей. Значение суммарного выходного тока ПКЗ-АР® также определяется общим числом составляющих его модулей.

Силовые модули БМ имеют ряд исполнений по выходной мощности: 0,1 кВт; 0,3 кВт; 0,6 кВт; 1 кВт; 1,25 кВт и являются полностью взаимозаменяемыми, что позволяет собрать станцию для катодной защиты необходимой мощности.

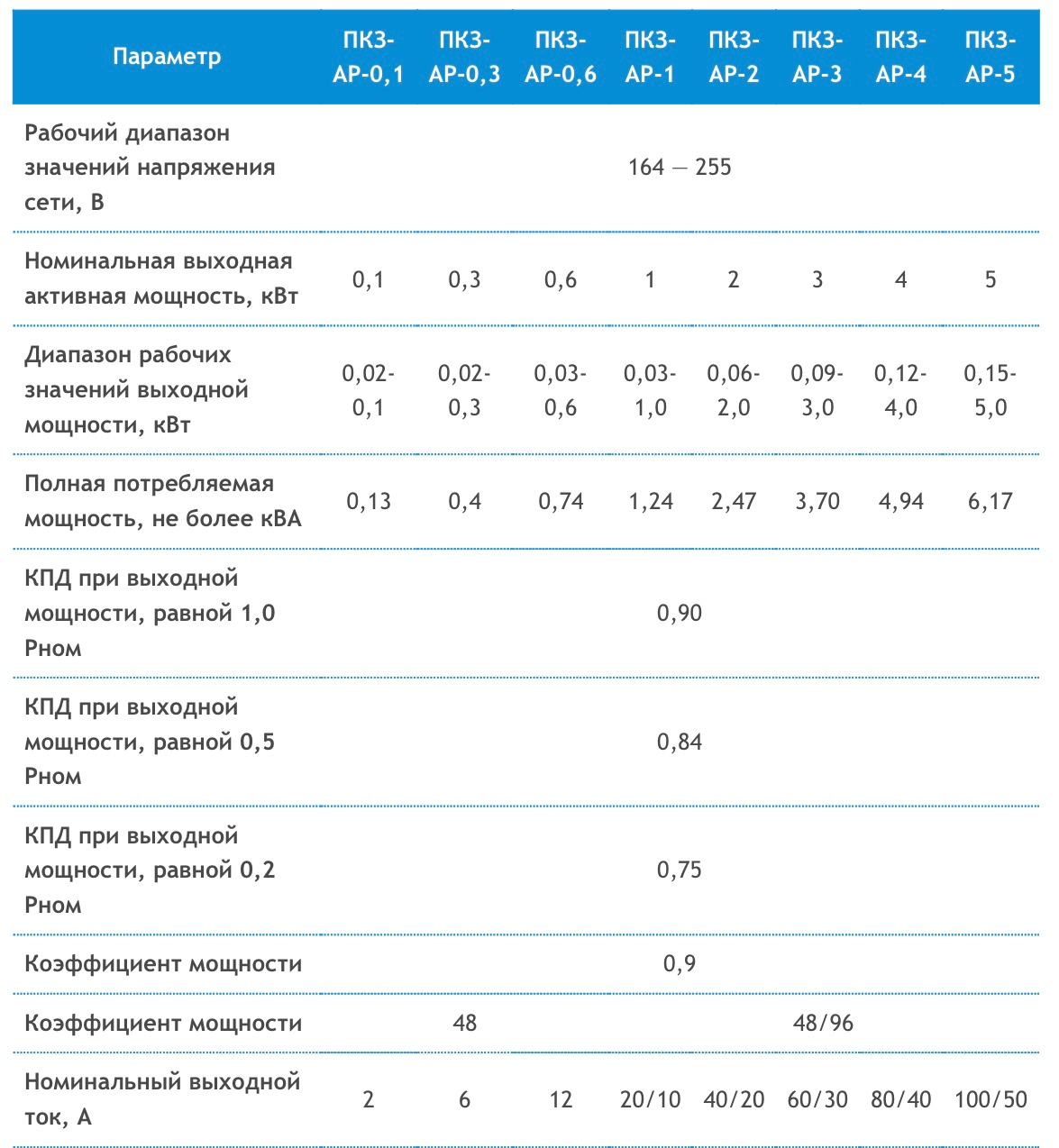

Основные технические характеристики:

Функциональные возможности ПКЗ-АР-0.3-У1 :

1. Режимы управления:
   • Ручное Управление (РУ) — управление совокупностью базовых модулей от органов управления, расположенных на передней панели блока измерения.
   • Дистанционное Управление (ДУ) — управление работой ПКЗ посредством различных комплексов телемеханики.
2. Режимы работы:
   • автоматическое поддержание защитного тока;
   • автоматическое поддержание суммарного потенциала;
   • автоматическое поддержание поляризационного потенциала.
3. Отображение на цифровом табло блока измерения ПКЗ-АР следующей информации:
   • текущее значение выходного напряжения;
   • текущее значение выходного тока;
   • текущее значение защитного суммарного и поляризационного потенциалов;
   • общее время работы станции и суммарное время наработки сооружения;
   • состояние обрыва в цепи электрода сравнения.
4. Автоматическое переключение ПКЗ-АР в режим ручного управления при выходе из строя встроенных средств телемеханики.
5. Автоматическое переключение ПКЗ-АР при возникновении обрыва в цепи электрода сравнения в режим поддержания защитного тока с восстановлением режима поддержания потенциала после устранения обрыва.
6. Автоматическое переключение ПКЗ-АР в режим стабилизации суммарного потенциала при возникновении обрыва в цепи датчика потенциала, с восстановлением режима стабилизации поляризационного потенциала после устранения обрыва.
7. Раздельный учет общего времени наработки и времени работы в режиме защиты сооружения и автоматическое отключение счетчика наработки при снижении его текущего значения ниже установленного порогового уровня:
   • в режиме поддержания защитного тока;
   • в режиме поддержания суммарного потенциала;
   • в режиме поддержания поляризационного потенциала.
8. Автоматический выход на рабочий режим после исчезновения и последующего возникновения напряжения в питающей сети.
9. Автоматический выход на рабочий режим после прерывания и восстановления тока нагрузки.
10. Автоматический выход на рабочий режим после возникновения и устранения короткого замыкания в цепи нагрузки.
11. Встроенные средства защиты от атмосферных (грозовых) перенапряжений со стороны вводов питающего напряжения и нагрузки.
12. Возможность подключения к комплексам телемеханики посредством интерфейса RS485 (протокол MODBUS RTU).

13. Конструктивные особенности преобразователей для катодной защиты ПКЗ-АР-0.3-У1 :

    • Шкаф монтажный выполнен в соответствии с требованиями стандарта СЭВ «Система несущих конструкций серии 482,6 мм», отраженных в национальных нормативных документах ГОСТ 28601.1-90, ГОСТ 28601.2-90, ГОСТ 28601.3-90.
    • Унифицированная конструкция, габаритные и присоединительные размеры корпуса одинаковы для всех исполнений ПКЗ-АР® по выходной мощности.
    • Охлаждение естественное воздушное.
    • Одностороннее обслуживание.
    • Степень защиты IP34 по ГОСТ 14254-97.
    • Соответствует требованиям пожаробезопасности согласно ГОСТ 12.1.004-91.
    • Подключение кабеля без применения наконечников сечением до 75 мм².
    • Класс защиты от поражения электрическим током — 01, по ГОСТ 12.2.007.0-75.
    • Возможность подключения к комплексам телемеханики посредством интерфейса RS485 (протокол MOD-BUS RTU).
    • Быстросъемный модуль измерения электрических параметров МИ-ЦИТ-ЭС, имеет сертификат об утверждении типа средств измерений RU.С.34.004.А №40141.
    • Дополнительно к электронным блокам защиты ПКЗ-АР снабжен двумя блоками защиты от атмосферных перенапряжений по цепям питания, а также двумя блоками защиты от атмосферных перенапряжений в цепи нагрузки.
    • В преобразователе ПКЗ-АР применен многотарифный счетчик электроэнергии, класса 1.0, позволяющий считывать по интерфейсу RS485 и передавать в канал телемеханики текущее значение потребленной электроэнергии.
    • В преобразователе ПКЗ-АР обеспечен режим горячего резервирования на уровне силовых модулей и предусмотрено клеммное устройство для организации режима холодного резервирования на уровне преобразователей в составе резервируемого исполнения преобразователя модели ПКЗ-АР® с резервированием.
    • В преобразователе ПКЗ-АР обеспечено автоматическое отключение от сооружения каждого силового модуля при выходе его из строя.
    • Встроенные в ПКЗ-АР аппаратные и программные средства измерения и хранения контролируемых параметров позволяют архивировать получаемую информацию по выбранным пользователем критериям, например, текущее значение параметра, максимальное, минимальное, среднее за определенный период значение, а также программировать интервал считывания контролируемых параметров.
    • Встроенные в ПКЗ-АР средства комплекса телемеханики дополнены возможностью передачи информации по голосовому каналу связи (CSD), по каналу связи с использованием сети ИНТЕРНЕТ (GPRS).

14. Привлекательность ПКЗ-АР для потребителя:

    • Возможность наращивания выходной мощности преобразователя путем подключения дополнительных силовых модулей. При этом исключается необходимость в демонтаже эксплуатируемой станции, и замене ее на более мощную. Подключение дополнительного модуля для увеличения выходной мощности станции осуществляется в течение нескольких минут. С точки зрения финансовой нагрузки на покупателя станции предлагаемый преобразователь более выгоден, так как при вводе в эксплуатацию сооружения достаточно приобрести только один модуль, а дополнительные модули приобретать по мере необходимости в течение всего срока эксплуатации сооружения.
    • Более высокая, по сравнению с безмодульной компоновкой, надежность защиты сооружения, так как, при выходе из строя силового модуля, необходимая для защиты сооружения мощность может быть распределена между работоспособными модулями, в результате чего сооружение остается под защитой.
    • Более низкое потребление электроэнергии, так как модульная компоновка позволяет сформировать оптимальный, с точки зрения выходной мощности, преобразователь.
    • Более низкие затраты на обслуживание, обусловленные модульной компоновкой преобразователя, а также малыми габаритами и весом преобразователя.
    • Более высокое, по сравнению с тиристорными преобразователями, качество защиты сооружения, обусловленное низким коэффициентом пульсаций выходного напряжения, широким диапазоном допустимого изменения напряжения сети и сопротивления нагрузки.
    • Обеспечена возможность выбора варианта дистанционного контроля и управления преобразователем либо от встроенных в шкаф ПКЗ–АР® технических средств комплекса телемеханики , либо подключение к комплексу телемеханики другого производителя.
    • Возможность раздельного, для каждого режима работы ПКЗ-АР®, программирования в широком диапазоне изменения контролируемого параметра (ток, потенциал) порога отключения счетчика времени наработки сооружения.

15. Совместная работа с системами телемеханики.

    Реализованы функции дистанционного контроля и управления:

    • ТЕЛЕИЗМЕРЕНИЕ (ТИ):
      • выходного напряжения;
      • выходного тока;
      • суммарного потенциала;
      • поляризационного потенциала;
      • выходной мощности;
      • показаний счетчика электроэнергии.
    • ТЕЛЕРЕГУЛИРОВАНИЕ (ТР):
      • дистанционная установка поляризационного/суммарного потенциала;
      • дистанционная установка выходного тока.
    • ТЕЛЕУПРАВЛЕНИЕ (ТУ):
      • режимом работы ПКЗ-АР® (потенциал/ток).
    • ТЕЛЕСИГНАЛИЗАЦИЯ (ТС):
      • пропадании напряжения питающей сети;
      • несанкционированный доступ;
      • обрыв цепей электрода сравнения;
      • обрыв или КЗ в цепях нагрузки (ТРУБА/АНОД).

16. Имеется гальваническая развязка по цепям телемеханики.

    В ПКЗ-АР предусмотрены следующий типы подключений к комплексам телемеханики:

    • Подключение к комплексам телемеханики осуществляется посредством клеммных колодок через цифровой интерфейс RS485 (протокол MODBUS RTU). Данный тип подключения предусмотрен на всех серийно изготавливаемых станциях.
    • Подключение к комплексам телемеханики осуществляется посредством клеммных колодок через интерфейс, использующего токовое представление сигнала 4-20 мА, используя модуль ввода/вывода МВВ, имеющего сертификат об утверждении типа средств измерений RU.С.34.004.А
