ISD183M43B Dreiphasen-Frequenzumrichter für Elektromotoren mit einer Leistung von nicht mehr als 18,5 kW. In Bezug auf ihre Eigenschaften und Zuverlässigkeitsindikatoren sind INNOVERT-Frequenzumrichter geeignet, um Omron, ABB, Danfoss, Schneider, Vacon, Delta usw. zu ersetzen. Sie haben sich in Industrieanlagen und Wasserversorgungssystemen, Förderern, Extrudern, Metall hervorragend bewährt -Schneidemaschinen usw.
- Marke: INOVERT
- Art.Nr.: EL012911
- Preis:
Weitere Details
ОПИСАНИЕ
Универсальный многофункциональный частотный преобразователь ISD183M43B, подходит для большинства применений, где необходимы плавный пуск, останов и/или регулировка оборотов электродвигателя. Диапазон мощности 18.5 кВт с полным векторным управлением. Работают с приводами конвейеров и транспортеров, дозаторов и питателей, кранов и тельферов, других подъемных механизмов, мешалок и миксеров, насосного и вентиляторного оборудования, а так-же другой промышленной техники.
Расшифровка маркировки INNOVERT ISD183M43B
ISD183M43B
ISD - тип преобразователя(серия);
18 - обозначение мощности (множитель), вычисляемой в Вт;
3 - количество нулей для вычисления мощности;
M - аппаратные средства преобразователя: mini;
4 - входное напряжение 380;
3 - количество фаз напряжения питания;
B - вариант программного обеспечения: Basic;
Преимущества использования
- простой в запуске — включи и работай;
- потенциометр на лицевой отсоединяемой панели;
- легко и быстро монтировать и демонтировать в шкафу;
- полностью русифицирован;
- реверсирование;
- 15 программируемых предустановленных скоростей.
| Конструктивное исполнение | |
|---|---|
| Окружающая среда | |
| Функции защиты | |
| Выходные параметры | |
| Входные параметры | |
| Тип сети | трехфазная |
| Входное напряжение | 3-фазы 380В |
| Частота | 50/60 Гц ±5% |
| Номинальный входной ток | 47 А |
| Мощность | 18.5 кВт |
| Номинальный выходной ток | 40 А |
| Точность установки задания частоты | Цифровая настройка: 0,1 Гц, аналоговая настройка: 0,1% максимальной выходной частоты |
| Многофункциональный выход | Многофункциональный релейный выход, реализация таких функций, как индикация работы, счетчик, таймер, достижение нулевой скорости, работа по программе и авария. |
| Настройка времени ускорения / замедления | 4 варианта времен ускорения / замедления может быть задано в диапазоне 0~999.9 сек |
| Диапазон управления по частоте | от 0,1 до 400 Гц |
| От перегрузок | 150% в течение 1 мин |
| От перенапряжений | Для защиты от импульсных перенапряжений сети устанавливается сетевой дроссель (опция). Уровень срабатывания защиты от перенапряжения в звене постоянного тока может быть скорректирован пользователем |
| От пониженного напряжения | Уровень срабатывания защиты может быть скорректирован пользователем |
| Другие типы защиты | Блокировка параметров от несанкционированной настройки |
| Окружающая температура | -10°C… + 50°C (без обледенения) |
| Влажность воздуха | Макс. 90% (без конденсата) |
| Абсолютная высота | Ниже 1000 м |
| Вибрация | <20 Гц: Макс. 1.0 g ; 20 – 50 Гц: Макс. 0.6 g |
| Охлаждение | Принудительное воздушное охлаждение |
| Класс защиты | IP 20 |
| Место монтажа | Корпус преобразователя не обеспечивает его защиту от пыли и влаги. При эксплуатации в пыльных и влажных помещениях пользователь должен поместить преобразователь в электрошкаф |

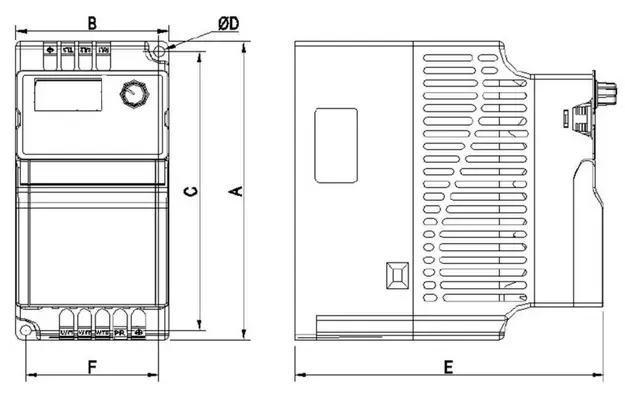

Присоединительные размеры
Габариты и установочные размеры
| A | B | C | ØD | E |
|---|---|---|---|---|
| 280 | 195 | 266 | 6.5 | 175 |
