ТХА-9426 предназначены для измерения температуры газовых потоков больших скоростей. Также термопреобразователи ТХА могут использоваться при работе с нейтрализаторами отработавших газов двигателей внутреннего сгорания и продуктов сгорания в автомобильных газотурбинных двигателях. Зарегистрированы в Государственном реестре средств измерений. Наличие защитной арматуры в ТХА-9426 предотвращает разрушение термоэлектродов при воздействии высоких температур и агрессивных сред, продлевает срок их службы.

SKU: EL008840
Цена:

Добавить отзыв

Подробнее

Особенности ТХА-9426:

ТХА-9426 изготавливаются по ТУ-4211-088-02566540-2010.
Средняя наработка до отказа - 50 000 часов.
Наличие защитной арматуры различной конфигурации.
Разнообразие диапазона измеряемых температур (модификации термопреобразователей ТХА).
Возможность работы при скорости газового потока до 300 м/с (исполнения ТХА-9426-00, ТХА-9426-01, ТХА-9426-02, ТХА-9426-08, ТХА-9426-09, ТХА-9426-10, ТХА-9426-11, ТХА-9426-12, ТХА-9426-13).

Технические характеристики

Класс допуска	2
Показатель тепловой инерции	6 с, 15 с, 20 с
Количество рабочих спаев	1
Исполнение рабочего спая	Изолированный, Неизолированный
Диапазон условных давлений	0,8 МПа; 0,15 МПа; 0,16 МПа; 0,25 МПа; 0,25 МПа
Средняя наработка до отказа при номинальных температурах	50000 ч
Материал погружаемой части	Сплав ХН50МВКТЮР-ВИ; сталь 15Х25Т; 08Х17Н15М3Т; 10Х17Н13М2Т; ХН78Т; 10Х23Н18 (защитная арматура)
Устойчивость к вибрации	V2
Климатическое исполнение (диапазон рабочих температур)	УХЛ2, УХЛ3
Исполнение по степени защиты	IP00, IP20, IP54

Варианты исполнений

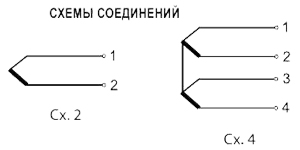

Исполнение	Рисунок	Схема	L, мм	L₁, мм	Материал защитной арматуры	Скорость потока, м/с	Диапазон измеряемых температур °C	Условное давление, МПа	Показатель тепловой инерции, с
ТХА-9426-00	Рис.1	Сх.2	80	835	Сплав ХН50МВКТЮР-ВИ	До 300	-40...+1000	0,8	6
ТХА-9426-01	Рис.2
ТХА-9426-02	Рис.3								20
ТХА-9426-03	Рис.4		60	900	Сталь 15Х25Т	до 180	-40...+800	0,25
ТХА-9426-04			80
ТХА-9426-05			100
ТХА-9426-06	Рис.5		80	810	08Х17Н15М3Т		-40...+750	0,15
ТХА-9426-07	Рис.6			835	Сталь 10Х17Н13М2Т	до 5	-40...+800	0,16	6
ТХА-9426-08	Рис.7		60	1500		до 300
ТХА-9426-09	Рис.8	Сх.4	-	835	Сплав ХН50МВКТЮР-ВИ		-40…+1000	0,8	6
ТХА-9426-10	Рис.9			6500
ТХА-9426-11	Рис.10	Сх.2	-	1000	Сталь ХН78Т				15
ТХА-9426-12				1500
ТХА-9426-13	Рис.11		80	835	10Х23Н18		-40…+800		13
