Насос ЭЦВ 10-65-150

Где используется насос ЭЦВ 10-65-150 нрк

ЭЦВ 10-65-150 нрк. Применяется для тех же целей что и просто ЭЦВ 10-65-150. Отличие ЭЦВ 10-65-150 нрк от обычного насоса ЭЦВ 10-65-150 в материале исполнения и улучшенной износу. В данном случае маркировка нрк обозначает - корпус и рабочее колесо из нержавеющей стали, отвод из углепластика армированной нержавеющей стали.

Где используется насос ЭЦВ 10-65-150 нро

ЭЦВ 10-65-150 нро применяются для тех же целей что и просто ЭЦВ 10-65-150. Отличие ЭЦВ 10-65-150 нро от обычного насоса ЭЦВ 10-65-150 в материале исполнения улучшенного к износу. В данном случае маркировка нро обозначает - корпус, отвод и рабочее колесо из нержавеющей стали.

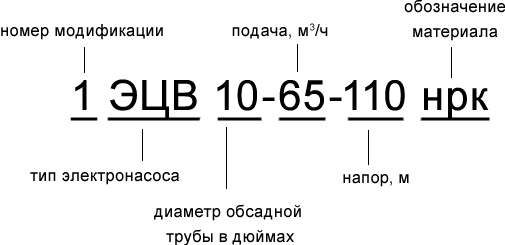

Обозначение насоса ЭЦВ 10-65-150

• Э – привод от электродвигателя
• Ц - центробежный
• В – перекачиваемая среда (вода)
• 10 - диаметр обсадной трубы в дюймах
• 65 - подача, м³/ч
• 150 - напор, м
  Материал:
• нрк - корпус и рабочее колесо из нержавеющей стали, отвод из углепластика армированной нержавеющей стали.
• нро - корпус, отвод и рабочее колесо из нержавеющей стали.

Насосы комплектуются двигателями типа ПЭДВ

• П    – погружной
• ЭД - электродвигатель
• В     –заполненный водой

Конструкция насоса ЭЦВ 10-65-150

Насос для скважин ЭЦВ 10-65-150 конструктивно состоит из двух частей: насос и погружной электродвигатель, заполненный водой. Соединяются обе части через жесткую муфту.

Насос имеет многоступенчатую конструкцию. Каждая ступень состоит из размещенных в обойме лопаточного или подшипникового отвода и центробежного рабочего колеса. Рабочие колеса выполнены из пластмассы и армированы нержавеющей сталью. Через муфту вращение от электродвигателя передается на вал насоса. В верхней части насоса установлен обратный клапан.

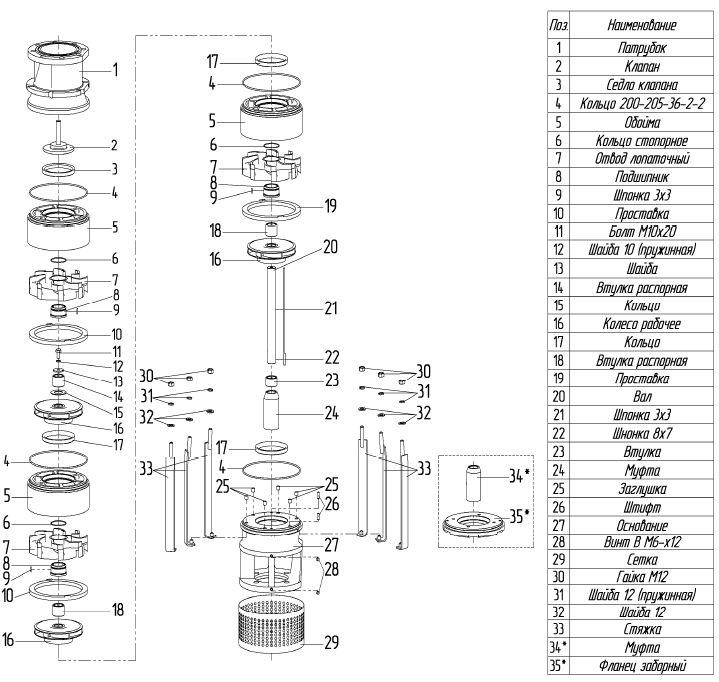

Устройство насоса ЭЦВ 10-65-150

* - Комплектация электродвигателем ПЭДВ

Вода поступает через подвод, расположенный между насосом и электродвигателем и защищённый от попадания крупных механических частиц сетчатым фильтром.

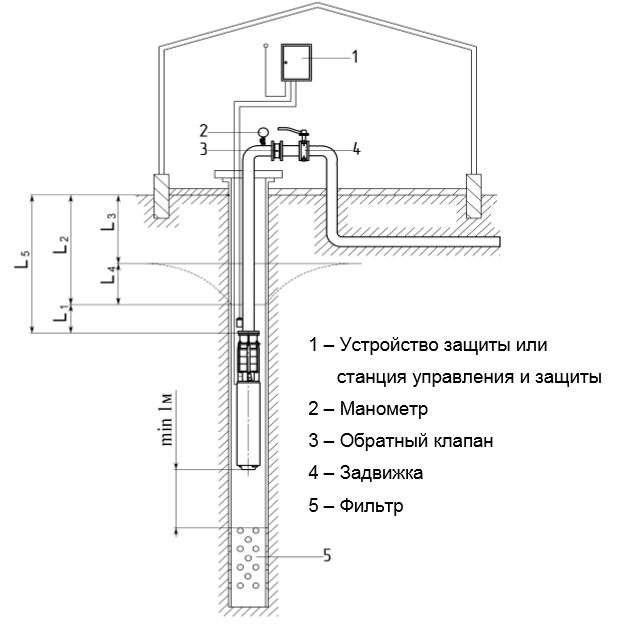

Схема монтажа ЭЦВ 10-65-150

L1 - Подпор, не менее 1 м;

L2 - Динамический уровень воды, м;

L3 - Статический уровень воды, м;

L4 - Понижение уровня воды. Разность между динамическим и статическим уровнями воды, м;

L5 - Глубина погружения, м.

ЭЦВ 10-65-150 подходит для труб с внутренним диаметром 10 дюймов. Производительность насоса ЭЦВ 10-65-150 составляет 65 м³/ч, высота подъема  - 150 метров. Насосы ЭЦВ 10-65-150 подходит для бытового и промышленного водоснабжения. Для артезианских насосов требуется наличие линейного напряжения в подводящей трехфазной сети равное 380 В с частотой 50 Гц.

Гарантийные сроки и сроки эксплуатации

Гарантийный срок составляет 12 месяцев с момента продажи и 18 месяцев с момента изготовления.

Средний ресурс изделия до капитального ремонта 16000 часов или срок службы 5 лет или до полного износа при указанном обслуживании и ремонте

Средняя наработка до отказа - 6000 часов.

Среднее время до восстановления - 8 часов.

Комплект поставки

В комплект поставки насоса ЭЦВ10-65-150 входят:

Насос ЭЦВ10-65-150;

Руководство по эксплуатации;

Кабель, для подключения агрегата к электросети (1 м).

За отдельную плату дополнительно в поставку входит:

Переходной фланец (переходник 020), для подсоединения к системе откачивания;

Станция управления и защиты (Необходима для данного насоса);

ДВНУ-датчик верхнего и нижнего уровней.

Преимущества насоса ЭЦВ 10-65-150

• Простота установки и эксплуатации
• Применение электродвигателя и насосной части одного диаметра для эксплуатации без охлаждающего кожуха
• Возможность разборки/сборки насоса при необходимости без применения специального инструмента
• Устойчивая работа при нестабильных параметрах электросети

Двигатель прост в эксплуатации и не требует проверки заполнения специальной жидкостью. Заполнение происходит водой при установке насоса в скважину.
