AZUR-3 leakage current protection device

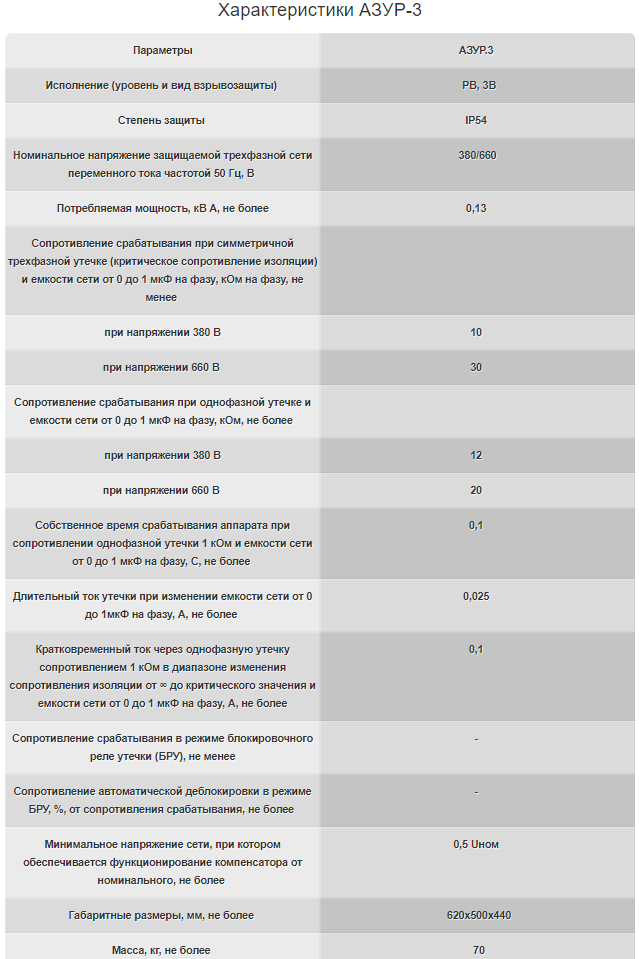

Аппарат АЗУР-3 конструктивно выполнен в отдельной взрывонепроницаемой оболочке и может воздействовать на независимый расцепитель автоматического выключателя. Аппарат АЗУР.3 не обеспечивает функцию БРУ.

  Аппарат АЗУР.3 состоит из взрывонепроницаемой стальной оболочки, блокировочного устройств, выемной части и вводного отделения.На перегородке, разделяющий корпус на два отделения (аппаратное и вводное), расположены проходные зажимы. На оболочке размещено два кабельных ввода, один – для подключения цепей управления и сети, второй – для подключения дополнительного заземлителя. Аппарат подключается согласно схеме соединений.

  Взрывобезопасность аппарата АЗУР.3 обеспечивается взрывонепроницаемой оболочкой, выполненной в соответствии с ГОСТ 22.782.6-81 «Электрооборудование взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка», а также применением безопасных методов обслуживания в шахте. Оболочка подвергается гидравлическому испытанию.

  Детали оболочки изготавливаются из материалов, не опасных в отношении воспламенения метановоздушной смеси искрами, образующимися при трении и соударении.Зазоры в местах соединений частей оболочки и ввода кабеля, а также диаметральные зазоры валика блокировочного разъединителя и валика кнопки «Проверка» выполнены в соответствии с требуемыми нормами. Внутренняя поверхность вводных камер аппарата АЗУР.3, где проводится подсоединение жил кабеля к проходным зажимам, покрывается дугостойкой эмалью. Конструкция примененных кабельных вводов обеспечивает нераспространение взрыва наружу из оболочки через места уплотнения кабелей. Изоляционные детали проходных зажимов на напряжение 380/660 В изготовлены из дугостойкого прессматериала. Крепление смотровых окон на крышке аппарата устроено так, что исключена возможность их самопроизвольного ослабления. В аппарате АЗУР.3 предусмотрено блокировочное устройство, препятствующее открывании крышки аппаратного отделения при включенном разъединителе и снимающее напряжение питания с токоведущих частей, доступных для соприкосновения, перед открыванием крышки. Надзор и контроль за состоянием изделия должны выполняться в соответствии с порядком, предусмотренным «Правилами безопасности в угольных и сланцевых шахтах». Осмотр и ревизия аппарата АЗУР.3 должны производиться в соответствии с инструкцией по осмотру и ревизии рудничного взрывобезопасного электрооборудования. После каждого вскрытия взрывонепроницаемой оболочки необходимо проконтролировать ширину щели между корпусом и крышками при нормальной затяжке крепежных элементов. Этот контроль осуществляется с помощью набора щупов. Щуп толщиной на 0,05 мм больше ширины щели, указанной на чертеже безопасности, не должен входить в щель.
